l 產品參數：

備注：產量：實際產量基于紙張的材質、紙張克重、裁切長度、卷筒紙數量、操作員技術、操作情況等因素。

l 機器標準配置：
1、高精度單刀切紙機（1套）
2、靜電消除系統（1套）
3、自動對刀菱角功能(1套）
4、自動計數標簽插入系統（1套）
5、自動齊紙集紙?jiān)O(shè)備（2套）
6、電器系統（1套）
7、驅動馬達系統（1套）
8、頂錐無軸式放紙架（1組）
9、自動張力功能（1套）
10、操作系統：人機界面顯示屏（1套）
11、主傳動控制系統（1套）
12、紙張輸送系統（1套）
13、自動堵紙停機功能（1套）
14、電動反曲功能(1套)
15、工具備配品1套

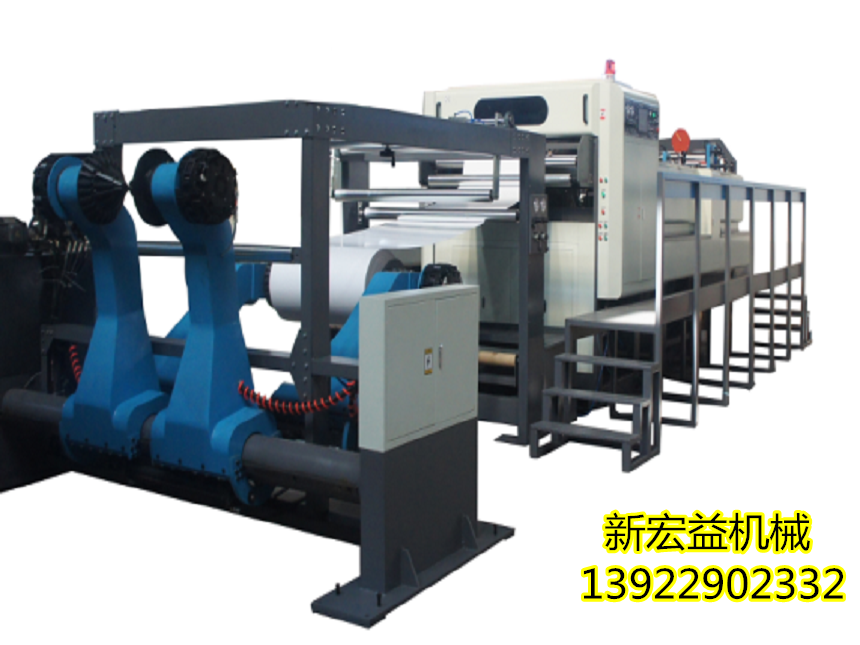

  ZNCM-1700單卷安裝尺寸





l 每個部位的詳細說明

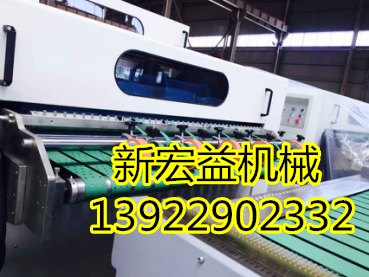

一、高精度單刀切紙機

 上刀旋轉、下刀固定式切片機，上刀采用英國SHM+切刀方法，有效降低切紙時之荷重及噪音，以延長切刀之壽命。下刀座采用鑄鐵一體成型而成，再經過精密加工，具有吸震性好，穩定性佳。安全罩掀開即停，安全有保障。
二、靜電消除系統
高效安全的靜電消除電源及靜電消除棒，能消除1700mm以內的紙張上的靜電。
三、紙張自動計數標簽插入功能
立式計數插標機送紙部采用日產24V電機，切紙部采用氣動推力結構，采用下刀固定上刀運動方式原理，將預插入標簽之張數在電腦界面上輸入后，即可依設定值插入標簽，精度準、經久耐用。

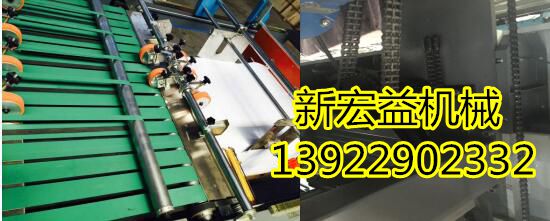

四、自動齊紙集紙?jiān)O(shè)備
電機鏈條式堆疊式收紙臺，紙張堆疊至一定的高度時自動下降，電動式正面齊紙結構，兩側可調氣動式振動，可根據紙張的材質調節振動頻率，后檔板可作手動調節。

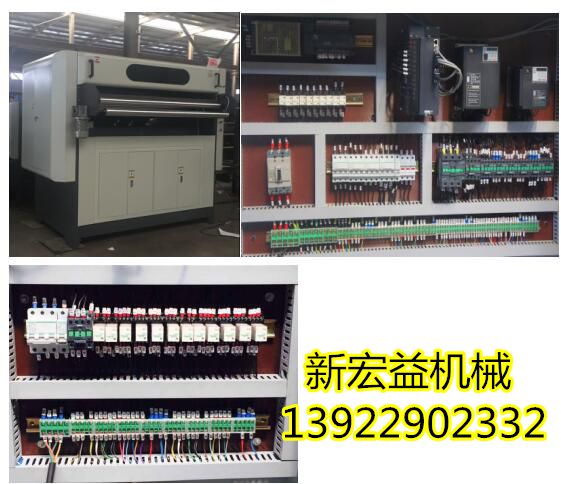

五、電器系統
共有3個電控箱，主要低壓電氣均采用進口元件，安全長壽。
1.主機頭控制箱；
2.收紙部控制箱；
3.油壓紙架控制箱。



六、驅動馬達系統（總功率20.5KW)
1、伺服電機AC     1臺
2、送紙電機        1臺
3、拉紙變頻電機    1臺
4、正面齊紙電機    1臺
5、集紙升降電機    1臺
6、原紙架電機      1臺
7、吸風電機        1臺

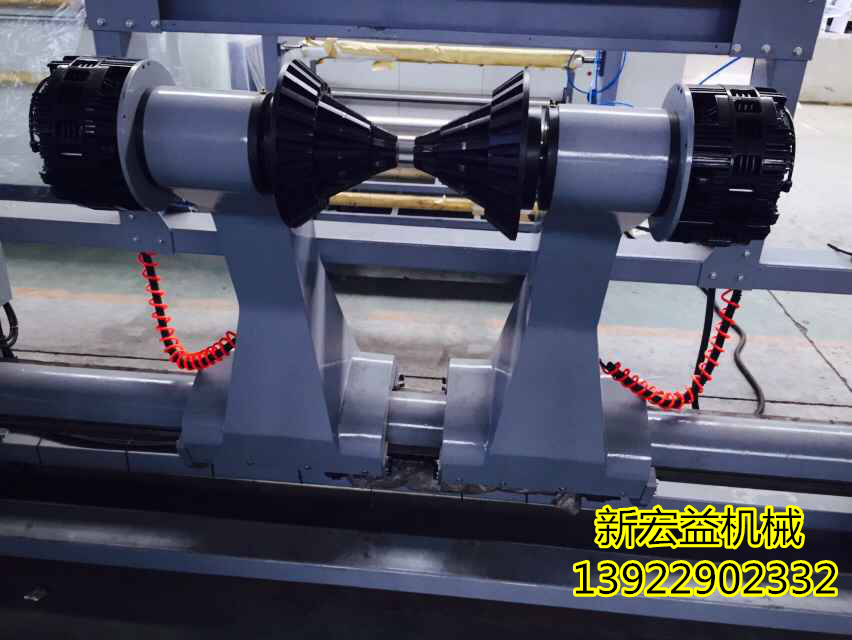

七、 頂錐無軸式放紙架

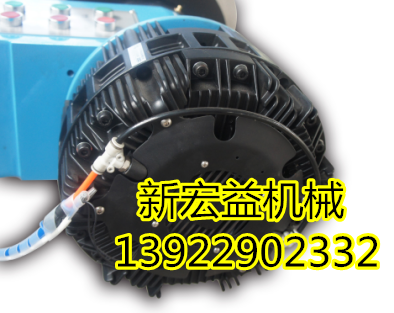

錐形式固定夾頭適用于各種規格的紙筒，以液壓油缸驅動夾紙臂開合、前后移動及升降，剎車采用最新款的氣動多點剎車，摩擦均勻規范，外形美觀自帶散熱風機。


八、自動張力功能
采用日本SMC氣動比例閥，可在電腦上設定好數值，比例閥根據原紙筒大小的剎車張力自動調節，對于多卷的設備可以省去手動調節的環節。
九、操作系統：人機界面顯示屏
觸摸屏人機界面可直接接受操作者指令、參數設定與調整并顯示各種運行參數；傳感器檢測的信號通過PLC自動記錄分切后膜卷的長度、卷徑及各種運動狀態，實現設備的自動控制；電器系統操作簡便，裁切長度、數量、成品總張數可以在界面上直接輸入，實際裁切的長度及數量在屏幕上即時顯示。

十、主傳動控制系統
由AC伺服電機、拉紙馬達通過同步皮帶輪傳動，變頻器驅動主拖動電機，為各傳動機構提供運動動力。

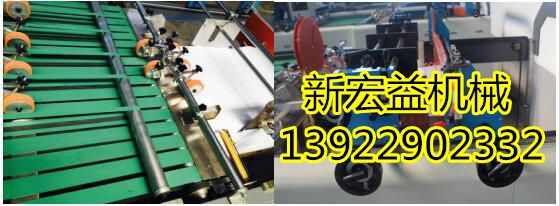

十一、紙張輸送系統
水平多段差速式輸送，前段快速分離切段之紙張，中段可單動或連動將切出的紙張以瓦疊狀送出，紙張分隔器可配合紙幅作調整，壓輪避免紙張偏移，電動機將切出的紙張送                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       到升降臺的收紙部。


十二、自動堵紙停機功能
紙張?jiān)谳斔瓦^程中，如出現紙張堵紙、卡紙的現象，堵紙開關碰到紙張電腦發出指令進行停機，減少紙張的浪費。

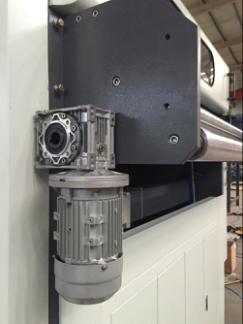

十三、電動反曲功能
在紙張裁切過程中，用電動機帶動減速箱，使反曲系統實行輕松調節角度，代替老款人工調節的費時費力，上下裝有限位開關，實施一步到位。
